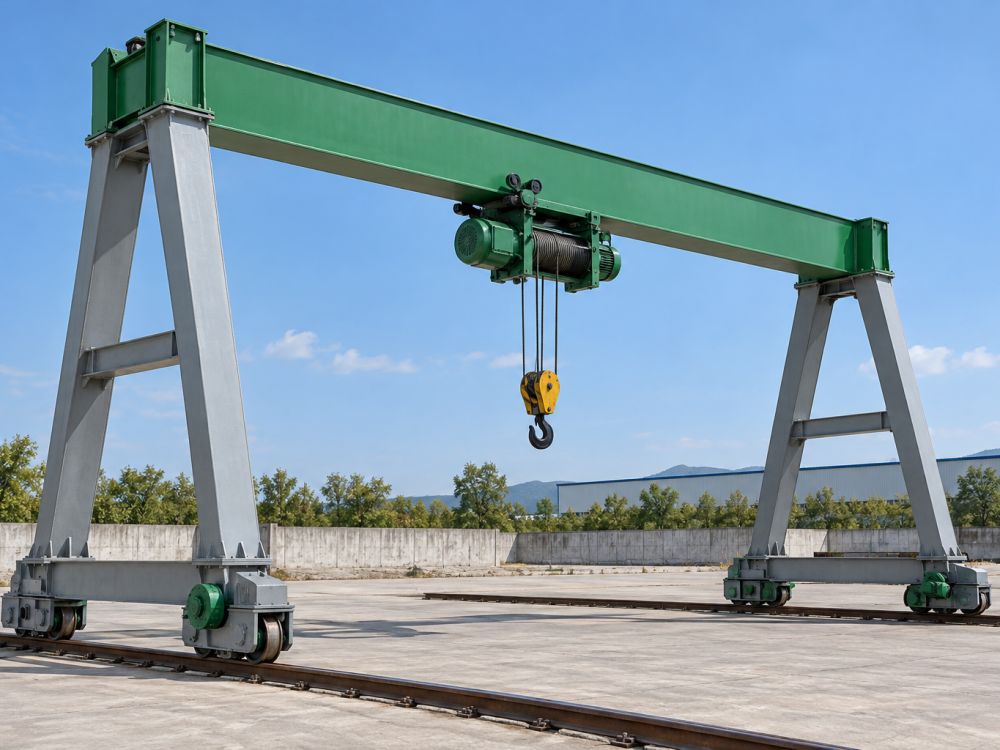

Cổng trục dầm đơn 1–32 tấn

Cổng trục dầm đơn gồm một dầm chính đặt trên hai chân, di chuyển trên ray gắn xuống nền thay vì dầm cầu chạy trên cột nhà xưởng. Thiết bị phù hợp bãi vật liệu ngoài trời, bãi gia công kết cấu, kho chứa cấu kiện bê tông đúc sẵn và những nơi không có kết cấu nhà để treo ray trên cao.

Cấu tạo và đặc điểm

• Dầm chính hộp hoặc dàn thép, hai chân dạng chữ A hoặc chữ L; chân cứng một bên và chân linh hoạt (chân khớp) bên còn lại để triệt tiêu ứng suất do lệch ray.

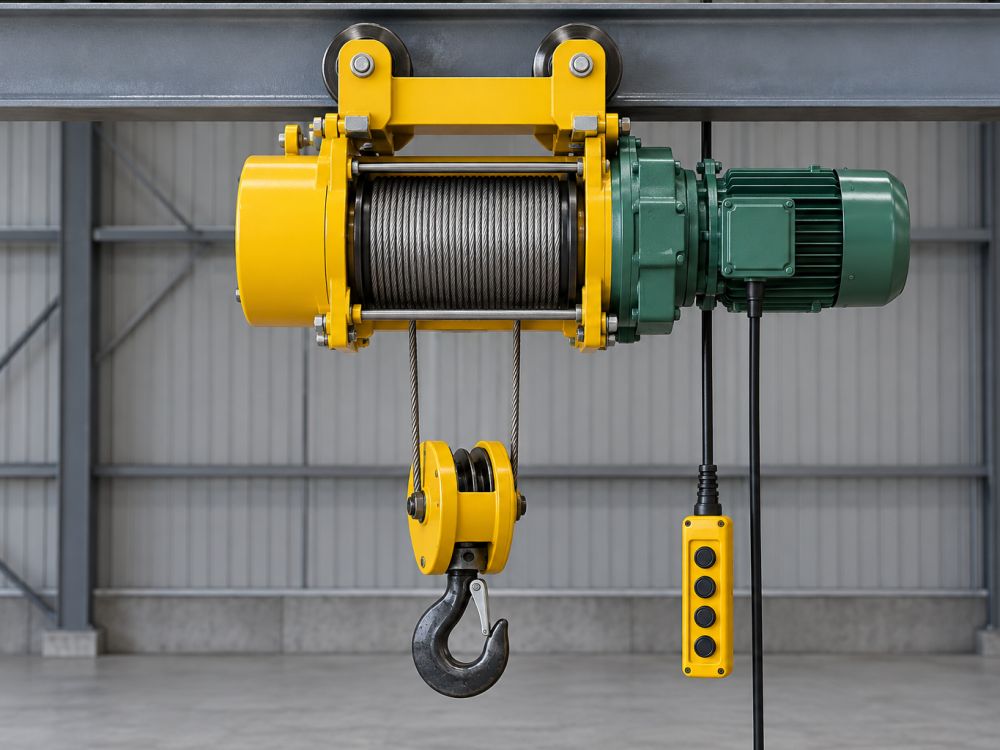

• Xe con mang pa lăng cáp điện, có thể nhô công xôn một hoặc hai phía để nâng hàng ngoài chân cổng.
• Cơ cấu di chuyển nằm dưới chân, bánh xe thép có gờ hoặc bánh dẫn hướng, có kẹp ray chống gió bão.
• Ray nền thép P hoặc ray vuông đặt trên móng bê tông, có thể chôn phẳng mặt nền để xe vận chuyển đi qua.
• Hạn chế quá tải, giới hạn hành trình, chống nghiêng lệch, đo tốc độ gió cho thiết bị ngoài trời.

Lưu ý khi lựa chọn

Điều kiện ngoài trời đòi hỏi sơn chống ăn mòn hệ epoxy, che mưa cho tủ điện và mô tơ, tính tải gió theo tiêu chuẩn tại vị trí lắp đặt. Móng ray cần được thiết kế theo tải bánh xe, và nên kiểm tra khả năng chịu tải nền. Chiều dài công xôn càng lớn, tải nâng ở đầu công xôn càng phải giảm. Tiến Hưng hỗ trợ tính móng ray và bố trí tổng mặt bằng.
